Perfil longitudinal de alcantarillado en AutoCAD
Dibujar un perfil longitudinal a mano significa interpolar cotas de terreno, calcular pendientes tramo por tramo y armar la guitarra fila por fila. Con el comando SIG_PERFIL de SanitaryGis, AutoCAD dibuja el terreno, la tubería, los buzones, los cruces con otras redes y la guitarra completa en un solo paso.
Qué dibuja el comando
SIG_PERFIL dentro de AutoCAD.- Terreno a partir de una superficie LandXML exportada de Civil 3D, o de las curvas de nivel 3D de tu dibujo si no tienes superficie.
- Tubería y buzones con sus cotas de fondo, diámetros y materiales.
- Cruces con otras redes, por ejemplo la red de agua, marcados en el perfil.
- Guitarra de datos: cotas de terreno y de fondo, profundidad, distancias, pendientes, diámetros y progresivas. Eliges qué bandas mostrar y en qué orden.
- Control de pendientes: avisa de los tramos con pendiente menor al mínimo de autolimpieza del RNE OS.070.
Paso a paso

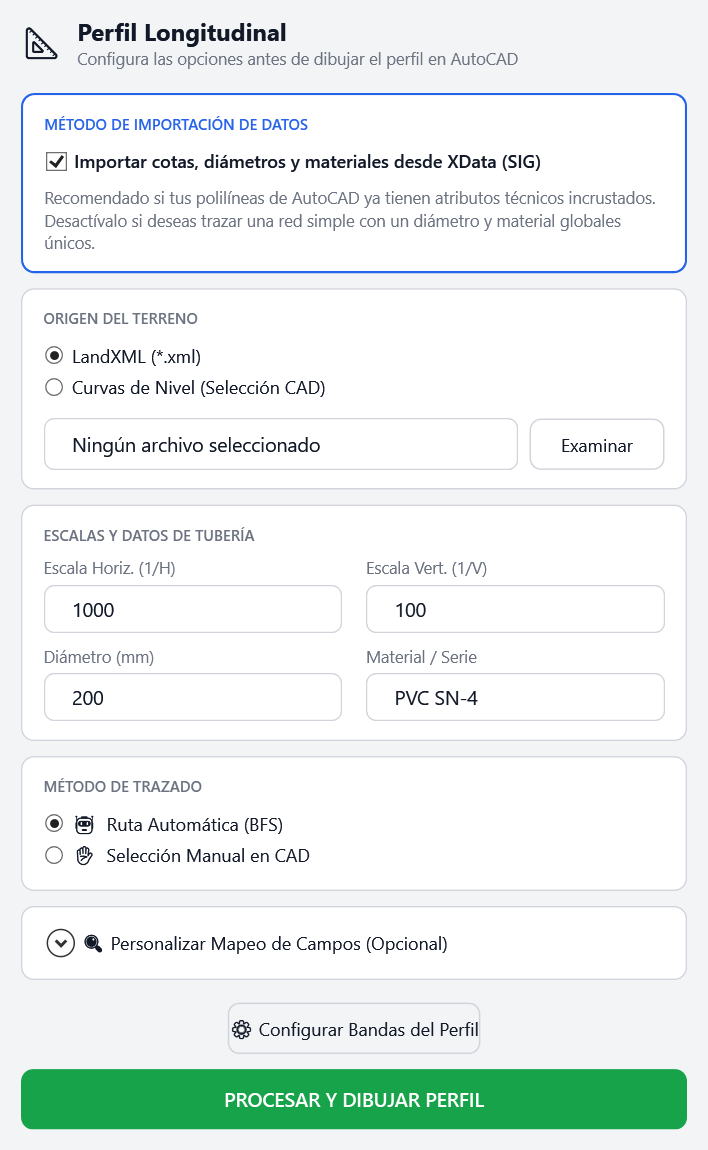

- Datos de la red. Si tus tuberías ya tienen cotas, diámetros y materiales (por ejemplo, porque trazaste la red con
SIG_TRAZAR_RED), deja marcada la importación desde XData. Si tu red son solo polilíneas, desmárcala e indica un diámetro y un material generales. - Origen del terreno. Elige el archivo LandXML de tu superficie o selecciona las curvas de nivel del dibujo.
- Escalas. Define la escala horizontal y la vertical, por ejemplo 1:1000 y 1:100.
- Ruta. Con la ruta automática, el plugin sigue la red desde el tramo que elijas, sin seleccionar tramo por tramo. También puedes elegir los tramos a mano.
- Dibujar. Pulsa Procesar y dibujar perfil, selecciona la red y haz clic en una zona libre del dibujo para ubicar el perfil.
Si tus datos usan otros nombres de campo, puedes adaptarlos con Personalizar mapeo de campos. El plugin también lee cotas y diámetros desde atributos de bloque.
Antes y después del perfil
El perfil es una parte del flujo de un proyecto de alcantarillado. Otros comandos del plugin preparan la red y aprovechan el resultado:
SIG_ELEV_BLOQUESasigna a los buzones las cotas de terreno desde la superficie LandXML.SIG_VALIDAR_TOPOmarca tuberías sueltas y bloques huérfanos antes de dibujar los perfiles.SIG_ENRUTAR_REDcorrige los tramos con el sentido de flujo invertido.SIG_METRADOSgenera el metrado en Excel con estructura S10 y rangos de profundidad SEDAPAL.
Para redes de agua a presión, el comando SIG_PERFIL_AGUA dibuja el perfil con tapada constante y señala las crestas y los puntos bajos donde pueden ir válvulas de aire y de purga.
Preguntas frecuentes
¿Necesito Civil 3D?
No. Si tienes la superficie de Civil 3D, la exportas como LandXML. Si no, el plugin interpola el terreno a partir de las curvas de nivel 3D de tu dibujo.
¿Verifica la norma?
Revisa la pendiente de cada tramo contra la pendiente mínima de autolimpieza del RNE OS.070 (Perú) y te avisa de los tramos que no cumplen. La revisión final del diseño sigue siendo responsabilidad del proyectista.
¿Con qué versiones de AutoCAD funciona?
Con AutoCAD 2021 a 2026 de 64 bits en Windows 10 u 11, y también dentro de Civil 3D. No funciona en AutoCAD LT ni en Mac.
Pruébalo 7 días gratis, con todas las funciones y sin tarjeta.
