Metrados de agua y alcantarillado en Excel (S10 / SEDAPAL)
Medir longitudes, contar buzones por profundidad y transcribir todo a Excel toma horas, y basta un cambio en la red para tener que repetirlo. Con el comando SIG_METRADOS de SanitaryGis, el metrado sale del mismo dibujo de AutoCAD: si cambias la red, lo vuelves a generar en segundos.
Qué genera

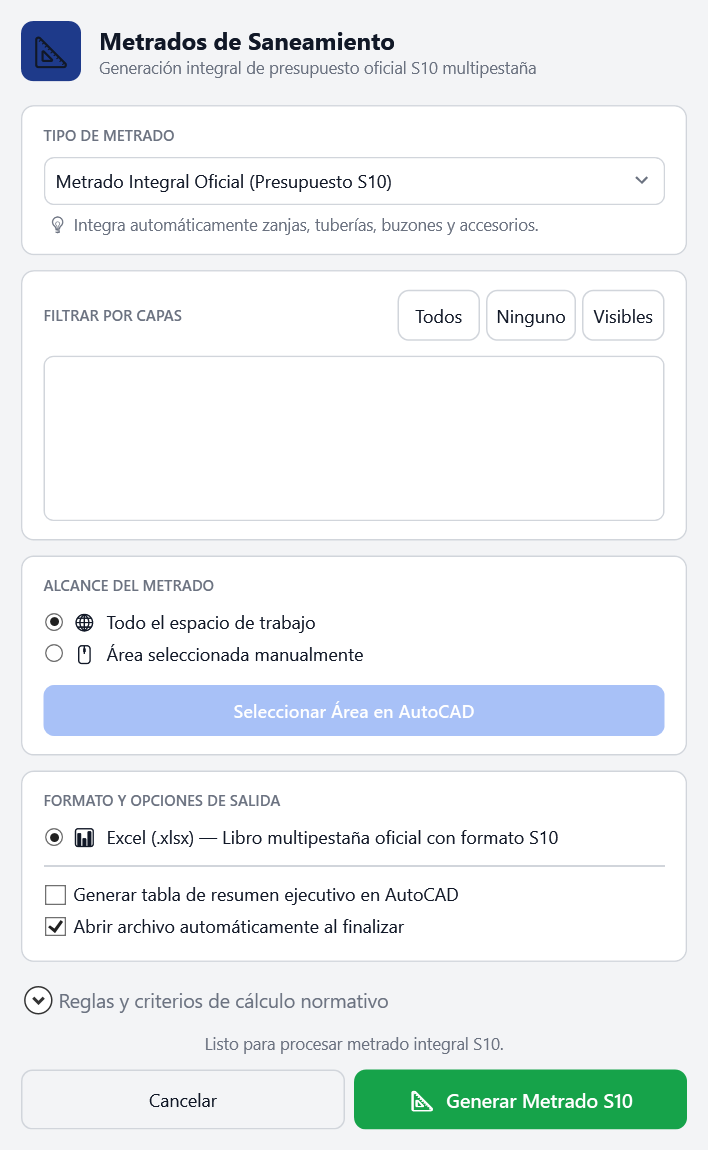

SIG_METRADOS dentro de AutoCAD.Un libro de Excel con varias pestañas, ordenado por partidas y con una estructura pensada para trasladarla al presupuesto en S10:
- 01 · Zanjas: excavación, cama de apoyo (e = 0.10 m), relleno y eliminación según el ancho normativo.
- 02 · Redes: longitudes de tubería agrupadas por diámetro nominal y material.
- 03 · Buzones: clasificados por rango de profundidad, como pide SEDAPAL. La profundidad se toma de los atributos del bloque, de sus cotas de tapa y fondo o de los datos de la red.
- 04 · Accesorios: codos, reducciones, tees y conexiones domiciliarias contados.
Si quieres, también inserta en el plano una tabla con el resumen del metrado. Al pie de la ventana puedes desplegar las reglas y criterios de cálculo de cada partida.
Paso a paso
- Tipo de metrado. Elige el metrado integral con estructura S10 o el metrado SEDAPAL con rangos de profundidad.
- Capas. Marca las capas de tu red. Los botones Todos, Ninguno y Visibles ayudan a marcarlas rápido.
- Alcance. Metra todo el dibujo o solo un área que selecciones en AutoCAD.
- Salida. Opcionalmente, pide la tabla de resumen en AutoCAD y que el archivo se abra al terminar.
- Generar. Pulsa Generar metrado S10 y elige dónde guardar el archivo .xlsx.
Qué datos necesita tu dibujo
El metrado es tan bueno como los datos de la red. Lo más práctico es trazarla con SIG_TRAZAR_RED, que guarda el material, el diámetro y la profundidad de cada tubería y numera los buzones. Si tu red ya está dibujada, puedes completar los datos con SIG_ELEV_BLOQUES (cotas de terreno desde LandXML), editando atributos o sincronizando con Excel, y revisar las desconexiones con SIG_VALIDAR_TOPO.
Para otros cuadros de cantidades, el comando SIG_REPORTES exporta bloques, polilíneas o puntos por capa a CSV o Excel, o los inserta como tabla en el plano.
Preguntas frecuentes
¿El metrado se importa directamente al S10?
No es una importación directa al programa S10. El Excel tiene una estructura de partidas pensada para que trasladarla al S10 sea rápido.
¿Sirve para proyectos fuera de SEDAPAL?
Sí. Los rangos de profundidad de buzones siguen el formato de SEDAPAL, pero el metrado integral de zanjas, tuberías, buzones y accesorios sirve para cualquier proyecto. La revisión final del metrado es responsabilidad del proyectista.
¿Con qué versiones de AutoCAD funciona?
Con AutoCAD 2021 a 2026 de 64 bits en Windows 10 u 11, y también dentro de Civil 3D. No funciona en AutoCAD LT ni en Mac.
