Exportar de AutoCAD a Google Earth (KMZ / KML)
Mostrar una red en Google Earth ayuda a revisarla sobre la imagen satelital y a presentarla a quien no usa AutoCAD. Con el comando SIG_EXPORT_KML de SanitaryGis conviertes la red de tu dibujo en un archivo KMZ o KML, con los datos de cada buzón y tubería.
Qué exporta
SIG_EXPORT_KML dentro de AutoCAD.- Tuberías: líneas y polilíneas (2D o 3D), en una carpeta propia y en color rojo.
- Buzones y otros bloques: como puntos con su nombre, tomado del atributo del bloque, en otra carpeta.
- Globos de información: al hacer clic en un elemento, Google Earth muestra sus datos (cota de tapa, cota de fondo, profundidad, diámetro, material) leídos de los atributos del bloque y de los datos guardados por el plugin.
- KMZ o KML: KMZ es el formato comprimido y el recomendado; KML es texto XML estándar.
- Altitud: pegado al terreno de Google Earth, relativo al terreno o con la cota real del dibujo.

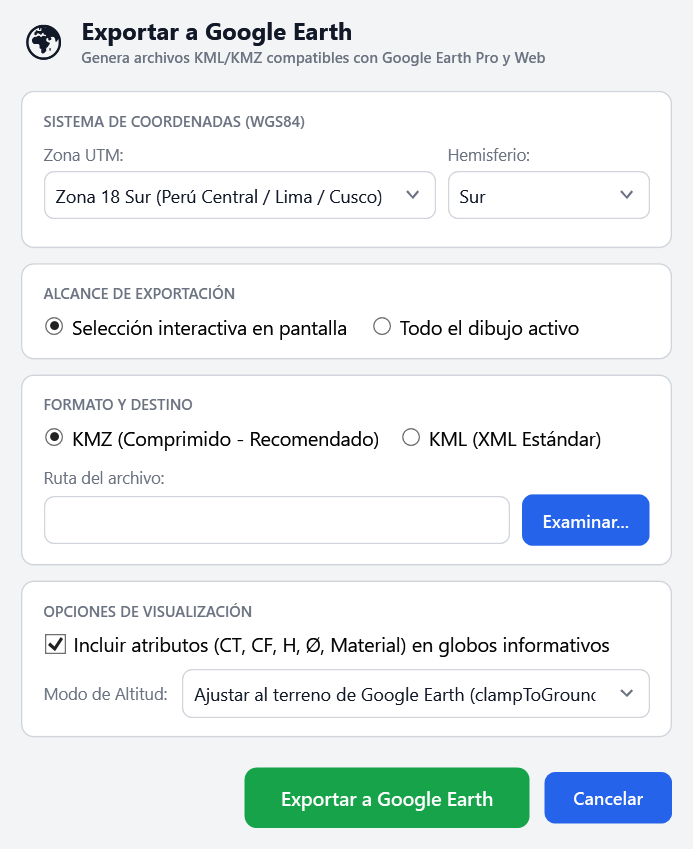

Paso a paso
- Coordenadas. Tu dibujo debe estar en coordenadas UTM WGS84. Elige la zona UTM (en el Perú, 17, 18 o 19) y el hemisferio.
- Alcance. Selecciona los elementos en pantalla o exporta todo el dibujo.
- Archivo. Elige KMZ o KML y dónde guardarlo.
- Opciones. Marca si quieres los globos de información y elige el modo de altitud.
- Exportar. Pulsa Exportar a Google Earth y abre el archivo en Google Earth Pro o en Google Earth Web.
Si la red aparece desplazada
Casi siempre es un problema de sistema de coordenadas. Revisa que el dibujo esté en WGS84 y no en PSAD56 (muchos planos antiguos del Perú lo usan, y la diferencia es de unos cientos de metros) y que la zona UTM sea la correcta. Si el dibujo está en coordenadas locales o arbitrarias, no se puede ubicar en el mapa.
Otros formatos
- ArcGIS y QGIS:
SIG_EXPORTAR_SHPexporta cualquier capa a Shapefile con sus atributos. - SewerGEMS y EPA SWMM: ver la guía de exportación a modelos hidráulicos.
Preguntas frecuentes
¿Necesito Google Earth Pro?
No. El archivo se abre en Google Earth Pro (gratuito, para escritorio) y en Google Earth Web desde el navegador.
¿Puedo exportar solo una parte de la red?
Sí. Con la selección en pantalla exportas solo los elementos que elijas, por ejemplo un sector.
¿Con qué versiones de AutoCAD funciona?
Con AutoCAD 2021 a 2026 de 64 bits en Windows 10 u 11, y también dentro de Civil 3D. No funciona en AutoCAD LT ni en Mac.
